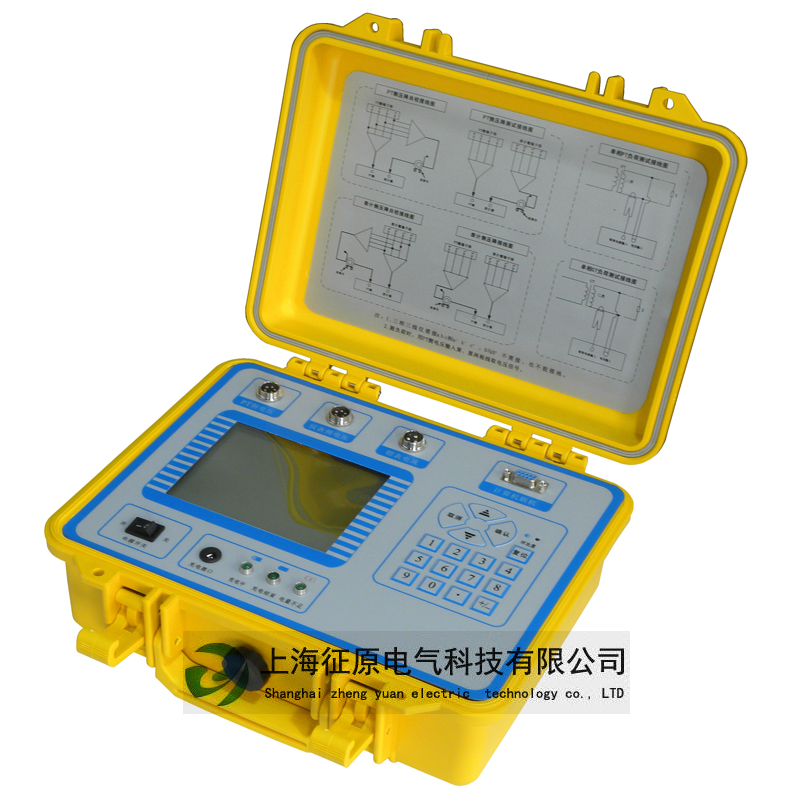

ZYYF-C型互感器二次回路壓降及負荷測試儀具有下列功能
⑴.可以實現三相三線，三相四線、單相全自動測量；
⑵.使用工程塑料機箱，結識耐用，有效保障測試人員及系統安全；
⑶.儀器具有量程自動切換功能，保證測試精度；
⑷.采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強；
⑸.測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗。
⑹.采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示；
數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。
⑺.采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。
⑻.次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路?？梢詫?shí)現不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證。
⑼.作時間可以長達24小時（最長）。
⑽.附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。
⑾.儀器體積小，重量輕。
⑿.極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的在線實際負荷；在5V的工作電壓下，能分辨0.001mS的電導和電納
⒀.能存儲480組測量數據，斷電后能保持十年
⒁.中文界面大屏幕顯示，帶有RS-232通訊接口
ZYYF-C型互感器二次回路壓降及負荷測試儀主要技術指標
1、
環境條件
——溫度：－10C～40C
——相對濕度：<85%（25C）
——海拔高度：<2500m
——外界干擾：無特強震動、無特強電磁場
2、二次壓降測試時儀器主要技術指標
1). 測量范圍：比差：0.001%～19.99%
角差：0.01’ ～599’
2). 分 辨 率：比差：0.001% 角差：0.01’
3). 儀器基本誤差
——DX=(
X×2%+ Y×2%)±2個字;
——DY=( Y×2%+ X×2%×34.38)±2個字。
2個字——儀器的量化誤差
4).
電壓表頭準確度：0.5%
5). 工作范圍
——電壓：(50～120)V
6).
儀器指示動作值(提示錯誤)
——誤差：比差大于20%或角差大于600’。
——電壓：電壓<2.0V。
PT二次負荷測試時儀器主要技術指標
1).
PT二次負荷測試
——導納測量范圍:0.1ms—50.0ms
——導納測量準確度:
——二次電壓（50V－120V）
DX=(
X×2%+ Y×2%)±2個字;
DY=( Y×2%+ X×2%×34.38)±2個字。
2). 電壓表頭：0.5%
CT二次負荷測試時儀器主要技術指標
——阻抗測量范圍：0.1Ω—50.0Ω
——阻抗測量準確度：
DX=(
X×2%+ Y×2%)±2個字;
DY=( Y×2%+
X×2%×34.38)±2個字。
2個字——儀器的量化誤差
電流表頭：1%
ZYYF-C型互感器二次回路壓降及負荷測試儀配備鉗型互感器5A一只，電纜線手推車，專用測試導線一套，RS232通訊電纜一條，管理軟件一套。
