ZY2571型數字接地電阻測試儀機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω。
接地電阻測試儀適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。
ZY2571型數字接地電阻測試儀產品特征

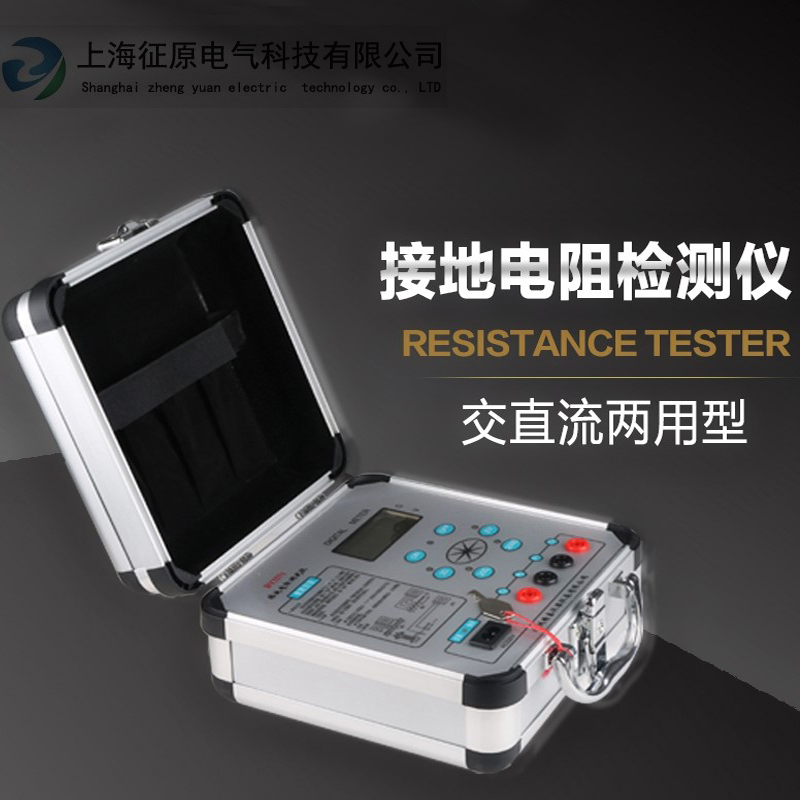

結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器使儀表有較好的抗干擾能力。
采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量。
允許輔助接地電阻在0～2KΩ（RC），0～40KΩ（RP）之間變化，不致于影響測量結果。

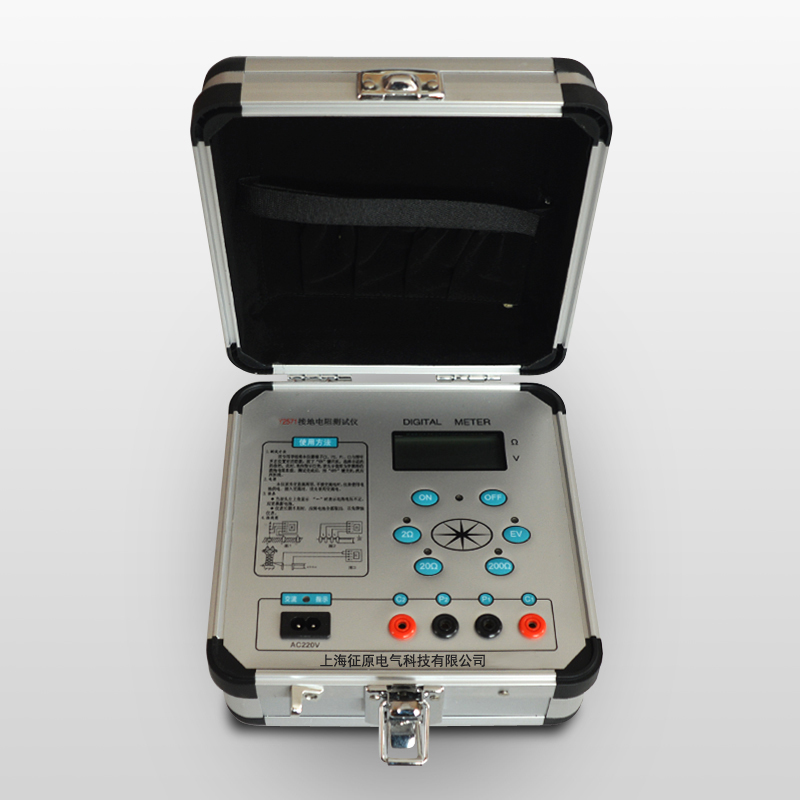

本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。
ZY2571型數字接地電阻測試儀參數規格
1、使用條件
環境溫度：0℃～+45℃
相對濕度：≤85%RH
2、測量范圍及恒流值（有效值）
電阻：0～2Ω(10mA),2～20Ω(10mA),20～200Ω(1mA)
電壓：AC 0～20V
3、測量精度及分辨率
精度：0～0.2Ω≤±3%±1d
0.2Ω～200Ω≤±1.5%±1d
1～20V≤±3%±1d
分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V
4、輔助接地電阻及地電壓引起的測量誤差
?允許輔助接地電阻RC(C1與C2之間)<1.8KΩ；
RP(P1與P2之間)<40KΩ誤差≤±5%
?允許地電壓≤5V(工頻有效值) 誤差≤±5%
5、電源及功耗
最大功率損耗≤2W
直流：8×1.5V(AA，R6)電池
交流：220V/50Hz
體積：220mm×200mm×105mm
重量：≤1.4kg
