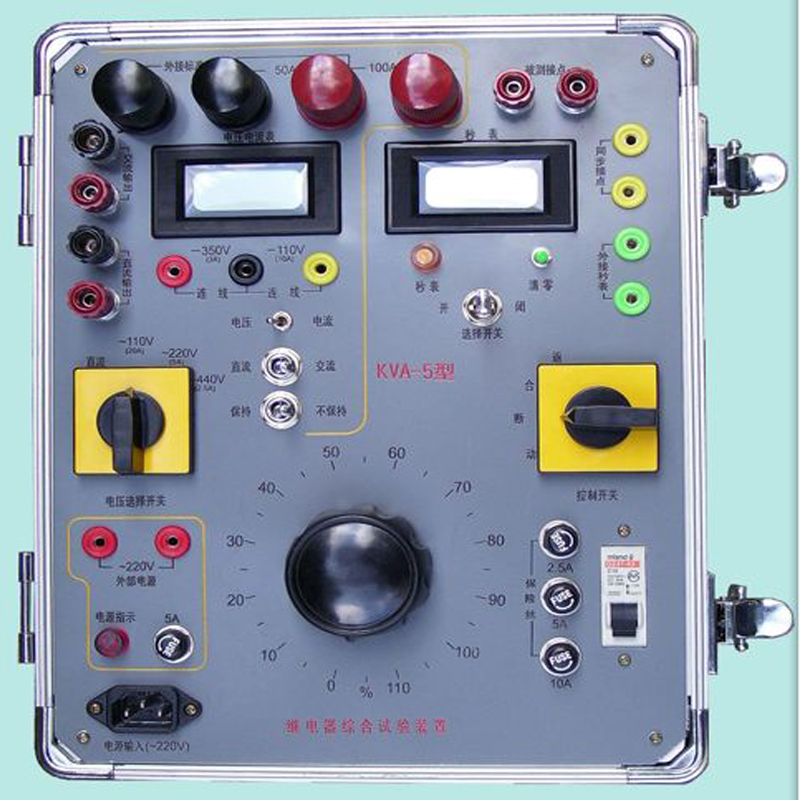

KVA-5型繼電器綜合實驗裝置為保護繼電器通用測試儀器，適用于電流、電壓、時間、中間等繼電器與跳、合閘試驗，具有堅固耐用、體積小、重量輕、功能全，便于攜帶等特點。
一、KVA-5型繼電器綜合實驗裝置使用說明：
首先，將被試?yán)^電器的“常開”、“常閉”接點用連接線接至儀器的被測接點，同時將被試?yán)^電器的動作線圈接點接至“交流輸出”、“直流輸出”、或“0---50A、0---100A”大電流輸出端子（注：“交流輸出、直流輸出”同樣可以輸出電流。）
然后，用電壓選擇開關選擇試驗電壓范圍（使用：“0---50A、0---100A”時“電壓選擇開關”只要放在交流檔即可），同時將電壓電流顯示開并放在試驗要求的位子，比如：試驗在交流電壓繼電器，應將“交流、直流”放在“交流”，“電壓、電流”放在“電壓”。（使用“0---50A、0---100A”時，應外接標準電流表，此時與顯示無關）。
如果：使用直流電源必須將電壓選擇開關放在直流檔，同時，根據電壓要求將電壓連線短接，不然，無直流電源輸出。
“保持、不保持”開關是指被試?yán)^電器在動作以后，“保持”狀態時儀器仍然保持供電狀態，“不保持”則反之。
二、KVA-5型繼電器綜合實驗裝置技術參數：
1、源電壓：～220V±10% 50HZ
2、最大額定輸出容量：1KVA
3、可調交流電流輸出：0—～100A（～7.5V）0—50A（～15V）
4、可調交流電壓輸出：0—～440V（～2.5A）0—～220V（5A）
0—～100V（20A）
5、可調直流電壓輸出：0— -110V（8A）0— -350V（3A）
6、電流，電壓表能顯示各檔位的數據（0—50A和0—100A檔需要外接標準電流表。）
7、時間測試范圍：0—19.999S
8、體積：320×260×210mm
9、重量：20kg
