電纜交流耐壓試驗裝置主要技術特點
1體積小、重量輕，適合于現場使用
變頻控制器集調壓、調頻、控制及保護功能為一體，省去了笨重的調壓器，而且操作方便、讀數直觀。由于系統Q值較高（30-120），有效地解決了由于電源容量的不足對現場試驗的制約。當電壓等級較高時，電抗器采用多級或疊積式結構，便于運用輸及現場安裝。
2安裝可靠性高
變頻裝置采用先進的設計思想、高品質的IGBT及驅動回路使輸出波形失真度小，電纜交流耐壓試驗裝置頻率輸出穩定性好，具有良好的IGBT、過電流、過電壓（保護值可根據需要人為整定）以及放電保護功能，可保護設備及人身的安全；當試品放電或擊穿時，由于諧振條件被破壞，短路電流小，只有試品試驗電流的1/Q，避免了因擊穿對試品造成的損壞。
3試驗的等效性好
采用接近工頻（30HZ-300HZ）的交流電壓作為試驗電源，無論是在等效性和一致性上都與50HZ/60HA的工頻電源非常接近，保證了試驗結果的可靠性和真實性。
75KVA-75KV-1A電纜串并聯諧振試驗成套裝置技術分析產品特點
大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能
能靈活整定實驗電壓、調頻范圍、加壓時間
試驗結果能計算出被試品電容
具有計算機通訊接口，便于通訊和試驗數據管理
體積小、重量輕、操作方便
分辨率高、頻率分辨率為0.001HZ
安全可靠高、系統具有過電流、過電壓及放電保護功能，上海電纜交流耐壓試驗裝置可有效保護人身及設備安全試驗結果可打印可升級造作軟件
75kVA/25KV×3/1A變頻串聯諧振試驗成套裝置技術分析成套組成

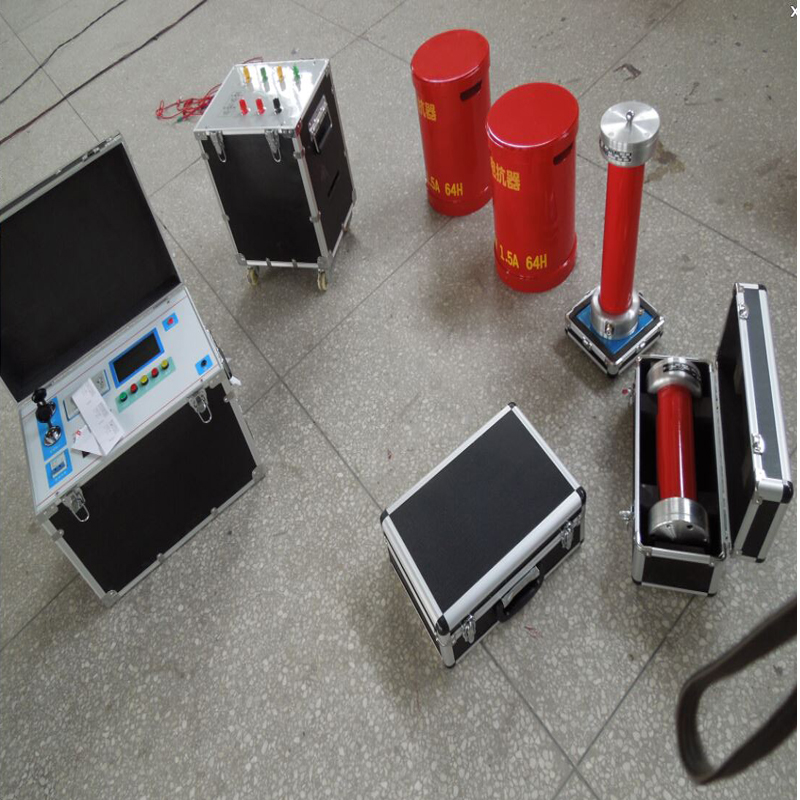

成套裝置組成為變頻調壓電源、勵磁變壓器、電抗器、分壓器及補償電容器。
指標
參數額定輸入：380V、三相或220V、單相50Hz/60Hz
額定輸出：0~400V或0~220V
頻率分辨率：0.02Hz
輸出波形：正弦波
輸出頻率：20-400Hz
電纜交流耐壓試驗裝置額定容量：5KW、10KW、20KW、50KW、100KW、200KW、300KW、（其中5KW、10KW可采用單相電源供電）
技術參數
環境溫度：-10～45℃
環境濕度：≤90%
海拔高度：≤2000M
電源輸入：220V±10%單相 50Hz 輸出0～220V(≤10KW)
380V±10%三相 50Hz 輸出0～400V
額定試驗容量：0～8000KVA(選擇)
諧振電壓：0～1000KV(選擇)
頻率調節范圍：0.1～300Hz
系統測量精度：0.5級
頻率調節分頻率：0.01Hz
不穩定度：≤0.05%
輸出波形：正弦波
波形畸變率：≤0.5%
噪聲：≤60dB
電抗器Q值：30～200(選擇)
