JYL100B回路電阻測試儀（帶電腦接口）是上海征原公司根據IEC標準及中華人民共和國最新電力執行標準DL/T845.4- 2004有關規定，發揮自身技術優勢，精心研制的精度好、數字化開關檢測儀器。該儀器采用高頻大功率恒流開關電源技術，可測得微歐姆級接觸電阻。適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量，儀器測量數據準確，性能穩定，滿足電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。輸出電流和測量電阻同時輸出在65K真彩色液晶上，測量結果即可電壓輸出也可U盤存儲，掉電存儲可滿足隨時數據查詢。
一、JYL100B回路電阻測試儀（帶電腦接口） 性能特點
1、測試電流大，符合有關測試接觸電阻的國家標準要求。2、輸出電壓高，測量量程寬。
3、測試電流來自精度好的大電流恒流電源，無需人工調節，測試迅速準確。
4、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5、320X240點陣的超小像素點的65K真彩色液晶，
6、儀器自帶萬年歷時鐘和掉電存儲，可存儲測試數據，隨時查閱
7、儀器配備微型打印機、RS232和USB接口，可和計算機通訊以及U盤存儲
8、智能化功率管理技術，儀器總是工作在最小功率狀態，有效節約能源。
二、JYL100B回路電阻測試儀（帶電腦接口） 技術指標
測試電流：50A 100A量程：0～100mΩ（50A） 0～50mΩ（100A）
分辨率：最小0.1μΩ
精度：0.5%±0.2μΩ
功率:1000W
工作方式:連續測量
工作電源:AC220V±10% 50HZ
使用溫度:0～40℃
相對濕度:小于等于90% 無結露
外形尺寸：355*275*147
重量：9.5KG

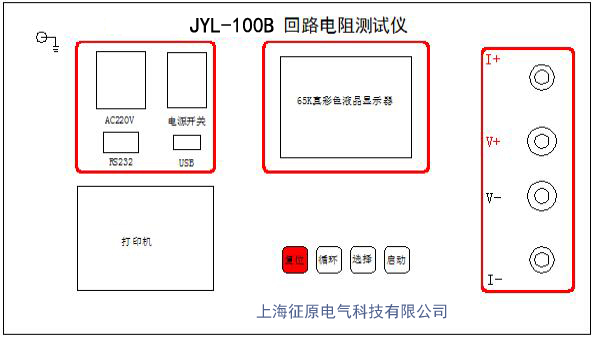

三、JYL100B回路電阻測試儀（帶電腦接口）操作功能介紹
1、 電源開關： “I”按下儀器開始供電，“O”按下關斷儀器電源
2、 AC220V ： 儀器供電源輸入端，本儀器采用交流220V供電
3、 I+、 I- ： 為電流輸出端子，通過專用測試線為試品提供100A恒定電流
4、 V+、V- ： 為試品電壓信號的輸入端子
5、 液 晶 ： 采用320X240真彩色液晶，強光下字體也可清晰觀察，顯示操
作設置，測試結果，接觸電阻值和輸出電流值
6、RS232： 串口輸出端
7、復 位 鍵 ： 整機初始化，儀器處在準備狀態
8、選 擇 鍵 ： 按下此鍵，選擇儀器各項設置，測量結束可打印數據
9、循 環 鍵 ： 主菜單循環選擇鍵或U盤存儲
9、確 認 鍵 ： 按下確認鍵儀器開始啟動電流進行測試
10、
： 儀器接地端。11、 USB ： U盤接口
12、打 印 機： 熱敏打印機，打印測量結果
