一.設計用途
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
二.參考標準
GB 1207-2006、GB 1208-2006
三.ZYFA-II型CT伏安特性綜合測試儀主要特征
? 支持檢測CT和PT
? 滿足 GB1207、GB1208等規程要求.
? 無需外接其它輔助設備，單機即可完成所有檢測項目.
? 自帶微型快速打印機、可直接現場打印測試結果.
? 采用智能控制器，操作簡單.
? 大屏幕液晶，圖形化顯示接口.
? 按規程自動給出CT/PT（勵磁）拐點值.
? 自動給出5%和10%誤差曲線.
? 可保存3000組測試資料，掉電后不丟失.
? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
? 小巧輕便≤22Kg，非常利于現場測試.
四．ZYFA-II型CT伏安特性綜合測試儀主要測試功能：（見表1）
|
項 目 |
參 數 |
|
|
工作電源 |
AC220V±10% 、50Hz |
|
|
設備輸出 |
0～1000V（20A峰值） 注：0～5A為真實值，大于5A～20A為計算值 |
|
|
大電流輸出 |
0～600A |
|
|
勵磁測量精度 |
≤1.0%（0.5%*讀數+0.5%*量程） |
|
|
CT 變比測量 |
范圍 |
≤3000A/1A(15000A/5A) |
|
|
精度 |
≤0.5% |
|
PT 變比測量 |
范圍 |
≤500KV |
|
|
精度 |
≤0.5% |
|
工作環境 |
溫度：－10℃ ～ 40℃，濕度：≤90% |
|
|
尺寸、重量 |
尺寸：410mm × 260mm × 340mm ， 重量：≤25Kg |
|
五. ZYFA-II型CT伏安特性綜合測試儀主要技術參數： （見表2）
|
項 目 |
參 數 |
|
|
工作電源 |
AC220V±10% 、50Hz |
|
|
設備輸出 |
0～1000V（20A峰值） 注：0～5A為真實值，大于5A～20A為計算值 |
|
|
大電流輸出 |
0～600A |
|
|
勵磁測量精度 |
≤1.0%（0.5%*讀數+0.5%*量程） |
|
|
CT 變比測量 |
范圍 |
≤3000A/1A(15000A/5A) |
|
精度 |
≤0.5% |
|
|
PT 變比測量 |
范圍 |
≤500KV |
|
精度 |
≤0.5% |
|
|
工作環境 |
溫度：－10℃ ～ 40℃，濕度：≤90% |
|
|
尺寸、重量 |
尺寸：410mm × 260mm × 340mm ， 重量：≤25Kg |
|
表2
六、產品硬件結構

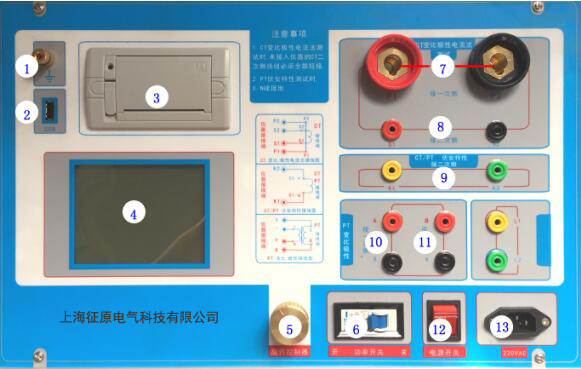

1．面板結構: （圖1）
2．面板注釋?zhuān)?/span>
1 —— 設備接地端子
2 ——U盤轉存口
3 ——打印機
4 ——液晶顯示器
5 ——控制器
6 ——過流保護（功率）開關
7 ——P1、P2：CT變比/極性試驗時，大電流輸出端口
8 ——S1、S2：CT變比/極性試驗時，二次側接入端口
9 ——K1、K2：CT/PT勵磁（伏安）特性試驗時，電壓輸出端口
10 ——A、X ：PT變比/極性時，一次側接入端口
11 ——a、x ：PT變比/極性時，二次側接入端口
12 ——主機電源開關
13 ——主機電源插座
（技術備注：可以按照客戶技術要求，定做互感器特性綜合測試儀）

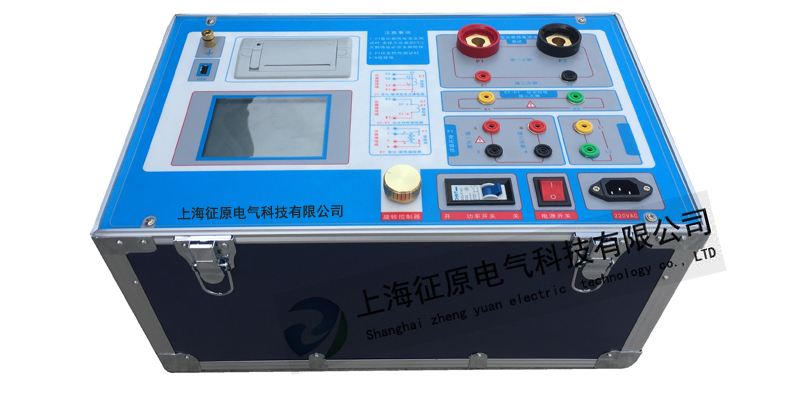

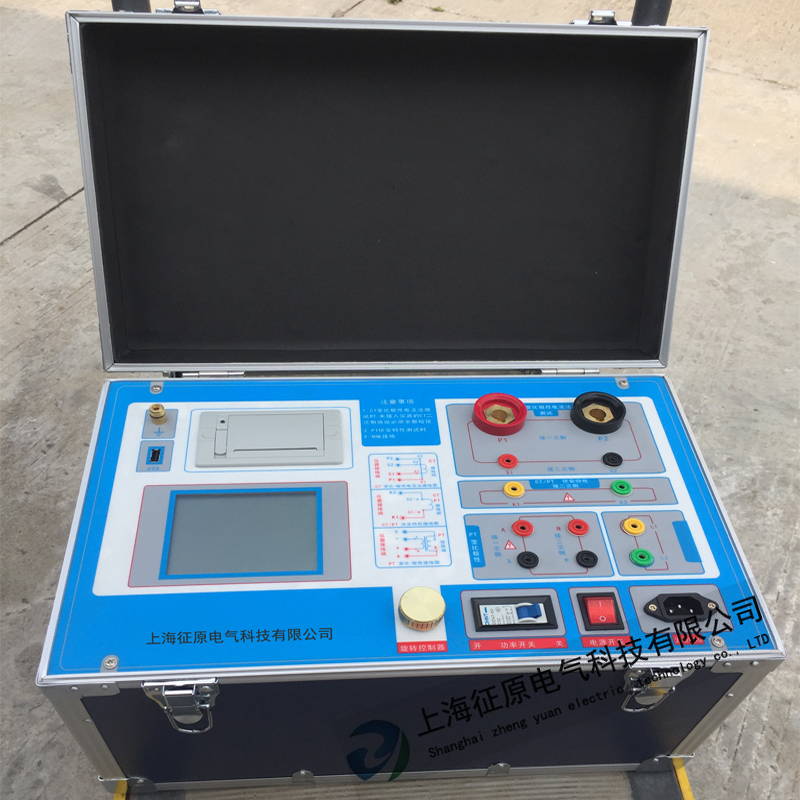

附：產品實物圖片
