ZYHX-XII無線高壓衛星授時遠程網絡基站定相核相儀及系統，簡稱網絡基站定相核相儀，是為了解決同時遠程在線測試高低壓相位、核相、頻率、驗電等而研發制造的。通過網絡基站定相，可以準確識別標準A相、B相、C相，完成統一色標工作。本產品具有普通無線高壓核相儀、無線高壓衛星授時遠程核相儀、無線高壓驗電器產品的功能，可以對高低壓線路核相、環網柜核相、開關柜核相、中置柜核相，用戶可以根據實際需要選購?fù)瑫r(shí)帶電流測試功能的鉤式探測器。

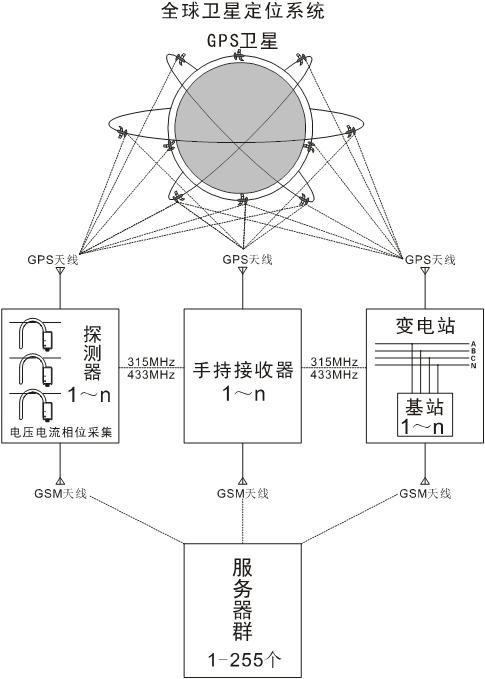

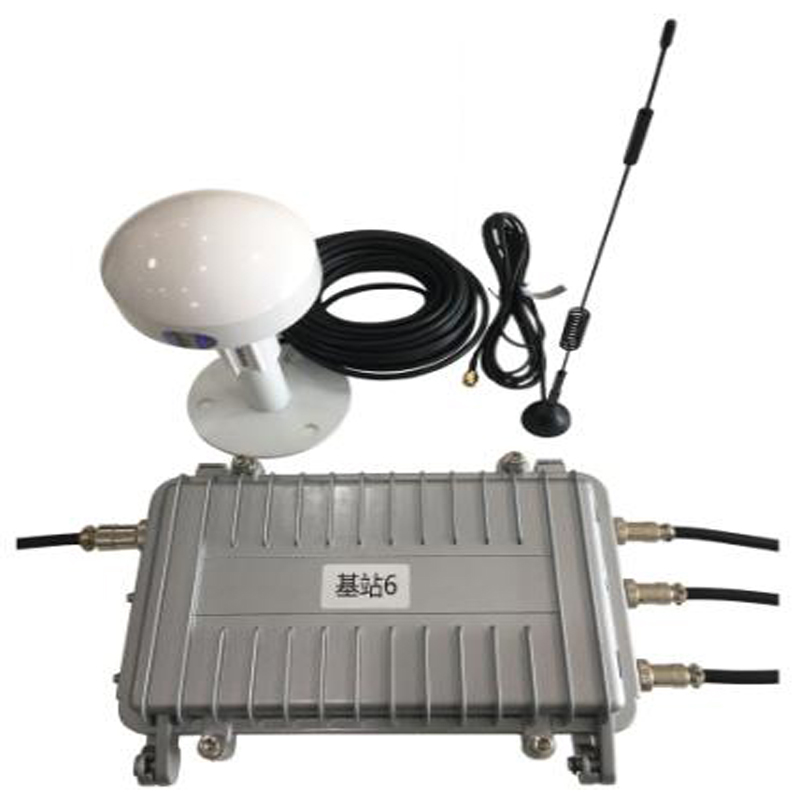

本產品整套系統及設備由全球衛星定位系統、基站群、服務器群、2G/3G/4G通訊網絡、315MHz/433MHz無線通訊模塊、手持接收器、探測器(采集終端)、GPS天線、GSM天線、GSM卡、伸縮絕緣桿等組成。
全球衛星定位系統：基站、手持接收器都內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時及定位，確保測試精準。
探測器：探測器都內置有GPS模塊、GSM模塊、315MHz/433MHz無線通訊模塊。315MHz/433MHz無線通訊模塊便于手持接收器近距離抄表使用；GPS模塊、GSM模塊與服務器通訊并傳輸數據。

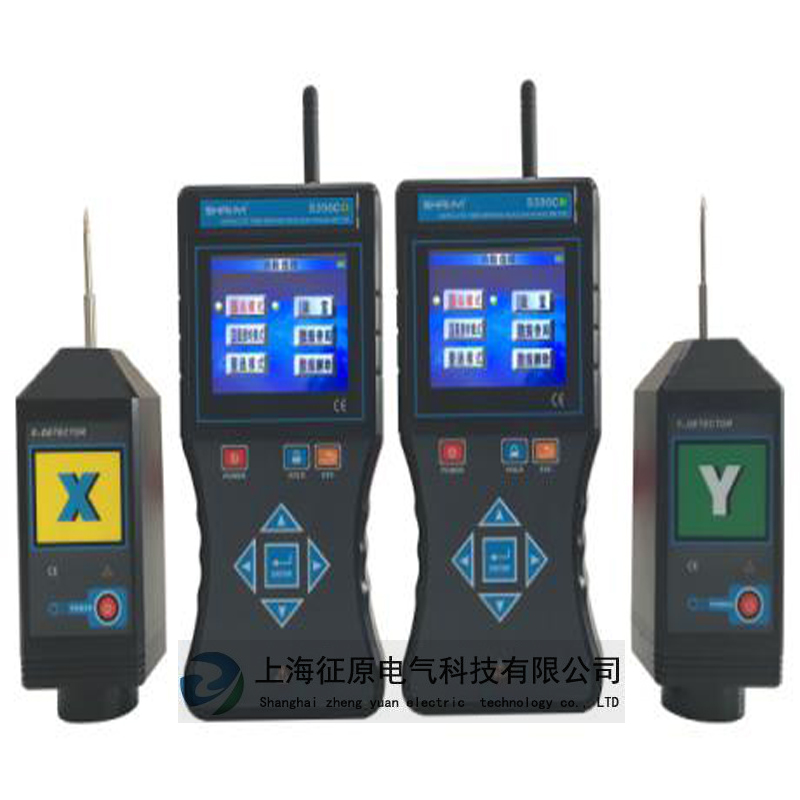

手持接收器：采用3.5寸真彩液晶屏設計，內置GPS模塊、GSM模塊、315MHz/433MHz無線通訊模塊，接收服務器發送的數據，也可以對采集器、基站抄表。接收器同屏顯示實時相位、頻率等信息，具有“X信號正常、Y信號正常、Z信號正常、A相、B相、C相、同相、異相”等語音提示，清晰直觀，不同功能的接收器顯示內容有差別。
二、ZYHX-XII無線高壓衛星授時遠程網絡基站定相核相儀及系統技術規格
|
系統功能 |
網絡基站定相核相，地下室沒有任何通訊信號的場所定相核相，識別標準的A相、B相、C相；衛星授時遠程核相，普通核相；高低壓線路核相、環網柜核相、開關柜核相、中置柜核相；頻率、相位、相序、驗電等測試 |
|
電 ???源 |
基 ?站：AC 380V （三相四線） |
|
接收器：7.4V可充鋰電池，連續工作約4小時 |
|
|
探測端：3.7V可充鋰電池，連續工作約8小時 |
|
|
核相模式 |
基站定相核相模式、衛星授時模式、普通核相模式 |
|
RF頻率 |
315MHz、433MHz無線傳輸 |
|
通訊方式 |
基站與服務器采用TCP通訊協議，手持接收器與服務器采用UDP通訊協議，接收器與采集器采用315MHz/433MHz無線通訊，確保網絡通訊安全穩定。 |
|
核相距離 |
衛星授時模式核相距離達500km以上 |
|
普通核相模式距離約160m |
|
|
探測器與接收器通訊距離約80m |
|
|
顯示模式 |
3.5寸真彩液晶屏顯示 |
|
量 ???程 |
核相電壓等級：AC 1V～550kV |
|
相位：0°～360° |
|
|
頻率：45Hz～75Hz |
|
|
分 辨 力 |
1°；0.1Hz |
|
精 ???度(23℃±5℃，80%RH以下) |
基站定相核相、衛星授時核相：≤±5° |
|
普通核相：≤±10° |
|
|
頻率：≤±2Hz |
|
|
相別定性 |
XY兩接收器顯示的實時相角差在330°～360°或0°～30°為同相或A相；在90°～150°異相或B相，在210°～270°為異相或C相 |
|
語音功能 |
A相、B相、 C相、X信號正常、Y信號正常等語音功能 |
|
持續核相時間 |
在衛星授時模式下，衛星授時成功后，若無衛星信號可持續核相30分鐘以上，滿足地下室、礦井下核相 |
|
絕緣桿尺寸 |
拉伸后長約5m；收縮后長約1m |
|
核相方式 |
接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作) |
|
非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作) |
|
|
基站天線 |
GPS球形天線，線長5米；GSM天線，線長5米 |
|
驗電指示 |
探測器“嘟--嘟--嘟”蜂鳴聲 |
|
換 ???檔 |
自動換檔 |
|
采樣速率 |
2次/秒 |
|
首次搜星時間 |
第一次開機搜星時間約3-5分鐘，開機后第二次搜星時間約30秒，后續熱啟動約1秒，搜索衛星時主機正面水平朝天，在四周空曠的場所搜索衛星。 |
|
衛星授時精度 |
小于30nS |
|
儀表尺寸 |
基站：長寬厚300mm×200mm×85mm |
|
核相探測器：長寬厚145mm×60mm×48mm |
|
|
接收器：長寬厚250mm×100mm×40mm |
|
|
背光控制 |
按上下箭頭鍵調整背光亮度 |
|
感應強度控制 |
根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相 |
|
數據保持 |
測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持 |
|
退出功能 |
按ESC鍵退出當前功能界面，返回上級目錄 |
|
數據查閱 |
按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
|
搜星指示 |
搜索衛星時動態顯示“----”符號 |
|
自動關機 |
開機約30分鐘后，儀表自動關機，以降低電池消耗 |
|
額定電流 |
探測器：35mA max；接收器：300mA max；基站：150mA max |
|
電池電壓 |
當電池電壓低時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電 |
|
儀表質量 |
基 ?站：1.6kg(含配件) |
|
探測器：205g(含電池) |
|
|
接收器：395g(含電池) |
|
|
絕緣桿：1.45kg |
|
|
總質量：12.6kg(含儀表箱) |
|
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
干 ???擾 |
無特強電磁場；無433MHz、315MHz同頻干擾 |
|
絕緣強度 |
絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間) |
|
探測器：2000V/rms(外殼前后兩端之前) |
|
|
接收器：2000V/rms(外殼前后兩端之前) |
|
|
結 ???構 |
防滴漏Ⅱ型、IP63 |
|
適合安規 |
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求 |
|
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準 |

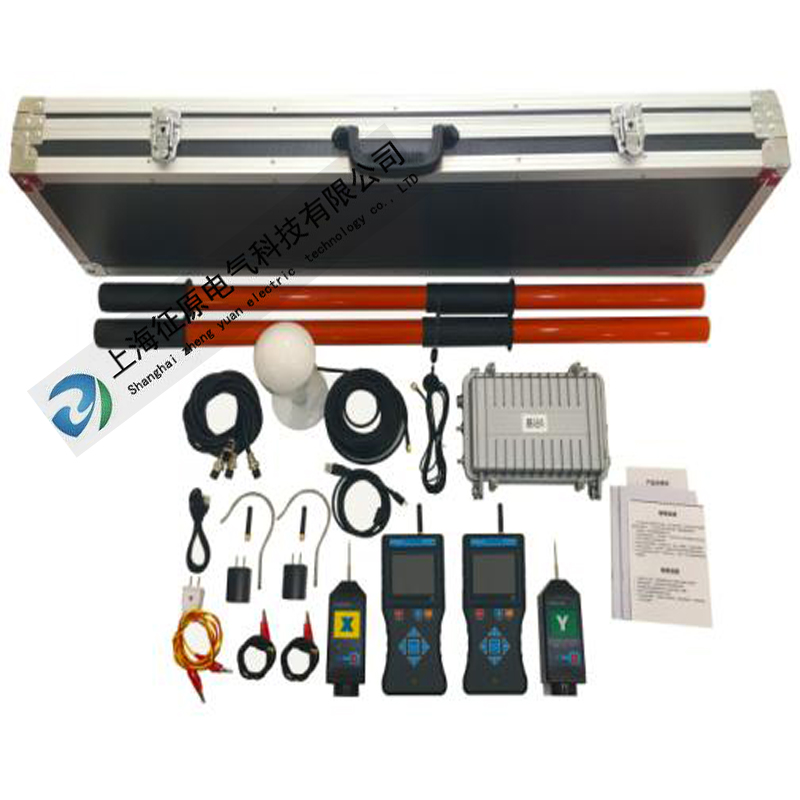

三、ZYHX-XII無線高壓衛星授時遠程網絡基站定相核相儀及系統裝箱單
|
基站 |
1臺(可選購3-5臺) |
|
核相探測器（高低壓線路、環網柜通用） |
2個(X、Y各1個) |
|
接收器(主機) |
2個(X、Y各1個) |
|
GSM天線 |
5根(其中1根外置天線，引線長5米) |
|
GPS球形天線 |
1套(根據基站數量選購) |
|
伸縮絕緣桿 |
2根 |
|
鋁箱 |
1個 |
|
探鉤、探針 |
4根(各2根) |
|
USB充電器、充電線 |
1套 |
|
鋰電池 |
4個(儀表內) |
|
自校線 |
1根 |
|
輔助測試線 |
2根 |
|
用戶手冊、保修卡、合格證 |
1套 |
