針對目前發供電系統的檢修現狀，我公司自行開發了一種用于測量高壓隔離開關觸指壓力的智能型測試儀，它只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。
ZY2801精密型隔離開關觸指壓緊力測試儀也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。
ZY2801隔離開關觸指壓緊力測試儀主要技術參數
工作環境：-20～40℃，≤80%RH 大氣壓力 86～106kpa
電源電壓：AC220V±10% 50Hz±10% 或機內鋰電池功率：≤20 W
測量范圍：≤1000 N 誤差：≤1％
測量直徑（觸指開距）：15mm～90mm 大于90mm（可定制）
內置鋰電池，電源工作時間：≥6小時（可定制）。
充電方式：專用充電器接面板鋰電池充電接口充電；
傳感器信號線長度：10m
絕緣電阻 ＞2MΩ
ZY2801精密型隔離開關觸指壓緊力測試儀也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。
ZY2801隔離開關觸指壓緊力測試儀主要技術參數
工作環境：-20～40℃，≤80%RH 大氣壓力 86～106kpa
電源電壓：AC220V±10% 50Hz±10% 或機內鋰電池功率：≤20 W
測量范圍：≤1000 N 誤差：≤1％
測量直徑（觸指開距）：15mm～90mm 大于90mm（可定制）
內置鋰電池，電源工作時間：≥6小時（可定制）。
充電方式：專用充電器接面板鋰電池充電接口充電；
傳感器信號線長度：10m
絕緣電阻 ＞2MΩ
介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

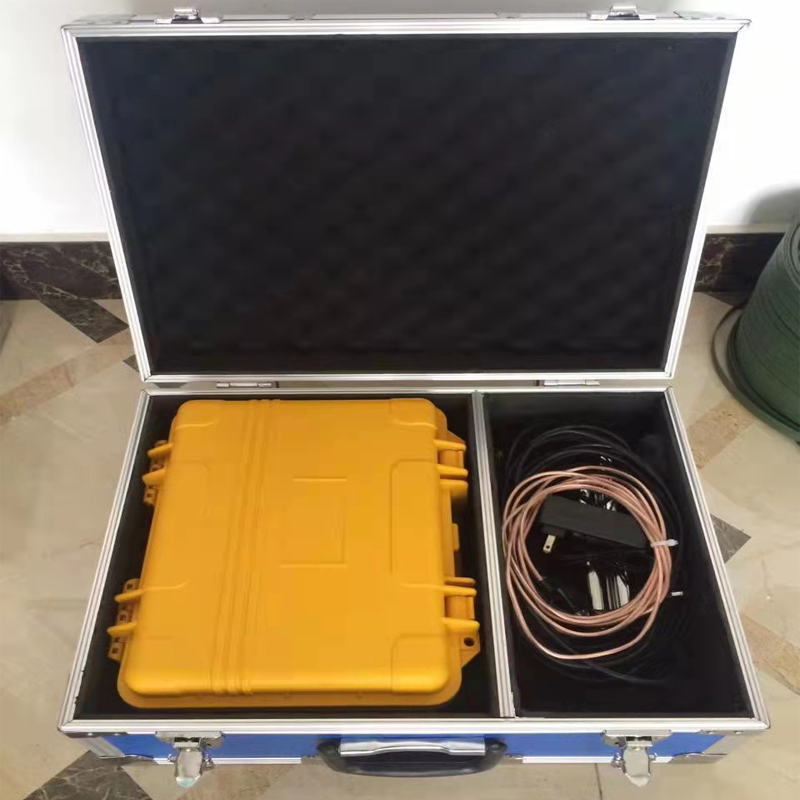

附：產品圖片

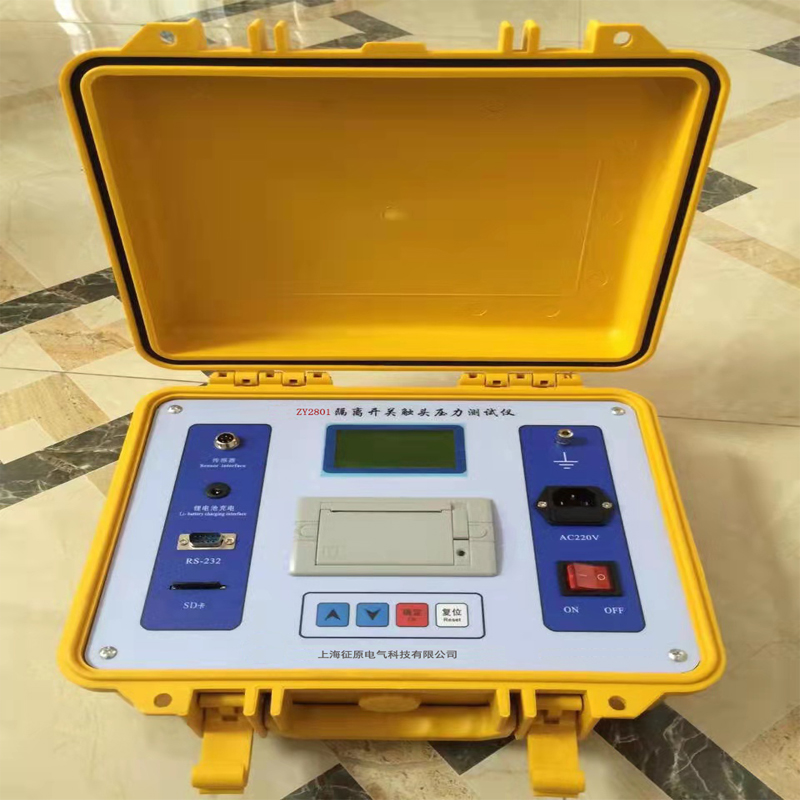

圖1 面板布置圖
|
序 號 |
面 板 標 志 |
功 能 說 明 |
|
1 |
保護接地端 |
與大地相接 |
|
2 |
充電接口 |
內部鋰電池充電接口 |
|
3 |
液晶顯示屏 |
大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜 |
|
4 |
面板微型打印機 |
打印測試報告及圖譜 |
|
5 |
功能按鍵塊 |
|
|
|
||
|
|
||
|
LED指示燈：充電指示，欠壓指示，充滿指示 |
||
|
6 |
傳感器接口 |
傳感器接口 |
